产品名称：QK1319 分体床身

所属分类：数控车床

产品概述：QK1319数控管螺纹车床产品介绍：我公司生产的数控管螺纹车床QK1319采用国际VDI/DGQ3441标准，按照管螺纹加工业的要求进行设计。QK1319数控管螺纹车床可进行各种螺纹的专业加工，并能实现数控车床的功能。机床采

全国服务热线：13851096610

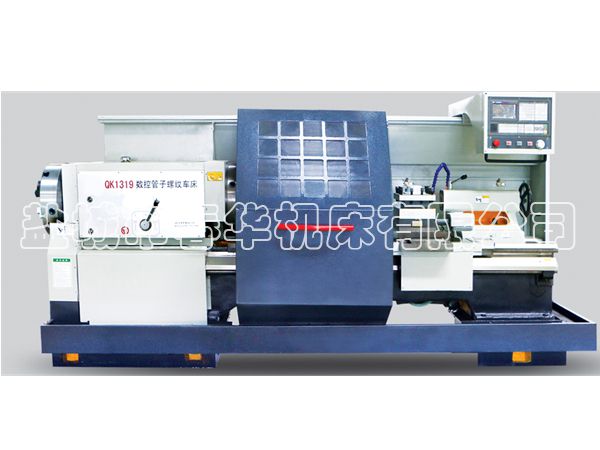

QK1319数控管螺纹车床产品介绍：

我公司生产的数控管螺纹车床QK1319采用国际VDI/DGQ3441标准，按照管螺纹加工业的要求进行设计。QK1319数控管螺纹车床可进行各种螺纹的专业加工，并能实现数控车床的功能。机床采用半封闭防护装置，进给采用精密滚珠丝杠，配备自动润滑系统，采用前后三爪卡盘自动夹紧机构。

QK1319数控管螺纹车床具有高刚性，高精度等特点。适用于石油、化工、冶金行业输油管、钻杆、套管的螺纹加工。

结构综述

★机床主机采用高刚性床身底座设计，床鞍，滑体运动面贴有塑料导轨板。

★机床主传动系统采用广数980TC3，通过NC方便快捷的操控机床，实现无极调速。

★机床采用机电一体化结构，机床正常加工精度可达IT7、工件表面粗糙度可达Ra1.6。

★机床采用前后双卡盘卡实系统。

★进给系统，床鞍沿床身在Z轴方向移动是由z轴伺服电机通过联轴器直连带动滚珠丝杠驱动；床鞍上的刀架在X轴方向移动是由X轴伺服电机通过联轴器直连带动滚珠丝杠驱。

★机床主轴应采用高精度、高刚性的结构设计。

★导轨形式：水平床身，山形-平面组合导轨形式。

★刀架采用立式四工位电动刀架，重复定位精度达±0.003mm。主切削力矩3300Nm，输出扭矩1250Nm，适合于重切削。

★床头箱的润滑，由箱内油泵系统提供。床鞍及滑板的润滑由润滑系统供给。

技术参数：

项目（Item）		单位（Unit）	QK1319
Nc系统 Nc System			标准配置（standardequipment）:GSK980TC3 选配（Alternativeconfiguration）:FANUC 0i Mate Td; FANUC 0i Td ;SIMENS 808D;KND K1000Ti;GSK980TDC
床身上回转直径 Max dia.swing over bed		mm	630
刀架上回转直径 Max dia.swing over cross slide		mm	340
距 Max.length of work-piece		mm	1500
床身宽度 Width of bed		mm	550
主轴孔径 Spindle bore		mm	200
主电机功率 Power of spindle motor		Kw	11
主轴变速形式 Mode of spindle speed			两档变频，档内无极变速 Two gears， smooth adjustment
主轴转速范围 Range of spindle speed		r/min	低档（L）:25-120 （H）:100-500
X/Z轴行程 Max.traverse of X/Z		mm	X:350 Z:1250
X/Z轴快速移动速度 X/Z rapid traverse		mm/min	4000
X轴电机 X-axis motor	转速 Speed	r/min	1500
	转矩 Torgue	N.m	10
	功率 Power	Kw	1.5
Z轴电机 X-axis motor	转速 Speed	r/min	1500
	转矩 Torgue	N.m	15
	功率 Power	Kw	2.3
尾座套筒 Tailstock quill	直径 Diameter	mm	100
	行程 Travel	mm	250
	锥度 Taper		莫氏5号 Morse NO.5
电动刀架 Electric tool-post	型号 Model		LDB4-6163A
	形式 No.of tool stations		立式四工位Vertical four-station
	尺寸 Dimension	mm	240×240
	换刀时间 Turret indexing time	S	2.6
卡盘 Chuck			K11-500三爪卡盘 K11-500 three jaw chuck
定位精度 Positioning accuracy		mm	0.020
重复定位精度 Repositioning accuracy		mm	0.01
机床外形尺寸(长宽高) Overall dimensions(LWH)		mm	3657×1555×1360
机床净重 Machine weight		T	4.5
